公制過渡接頭
您當前的位置：首頁 ? 產品中心 ? 過渡接頭系列 ? 公制過渡接頭  ? 90°彎公制外螺紋74°外錐面密封過板接頭

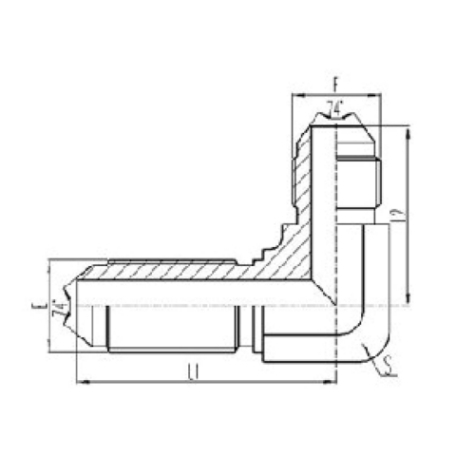

90°彎公制外螺紋74°外錐面密封過板接頭

名稱：90°彎公制外螺紋74°外錐面密封過板接頭

詳細信息
90°彎公制外螺紋74°外錐面密封過板接頭的詳細介紹：


代 號

螺 紋 THREAD

管子外徑 TUBE O.D.

尺寸 DIMENSIONS

PART NO.

E

F

D1,D2

L1

L2

S

6Q9-12

M12X1.5

M12X1.5

6

52

25.5

11

6Q9-14

M14X1.5

M14X1.5

8

56

30.2

14

6Q9-16

M16X1.5

M16X1.5

10

58

32

16

6Q9-18

M18X1.5

M18X1.5

12

62

34

19

6Q9-22

M22X1.5

M22X1.5

14

64

37.5

22

6Q9-27

M27X1.5

M27X1.5

18

72

41.5

27

6Q9-30

M30X1.5

M30X1.5

20

78

45.8

30

6Q9-33

M33X2

M33X2

22

82

51.5

33

6Q9-36

M36X2

M36X2

25

86

51.5

36

6Q9-39

M39X2

M39X2

28

88

55.5

41

6Q9-42

M42X2

M42X2

32

95

57

41

6Q9-45

M45X2

M45X2

34

96

62.5

48

注：如需帶鎖母訂貨，則請在代號后加“LN”，如6Q9-12LN；如需帶襯套及螺母整套訂貨，則請在代號后加“RN”，如6Q9-12RN；如需帶鎖母、襯套及螺母訂貨，在代號后加“LNRN”，如6Q9-12LNRN；襯套代號ANB500-Q，螺母代號ANB200-Q，鎖母代號A8C。
