美制管接頭

您當前的位置：首頁 ? 產品中心 ? 軟管接頭系列 ? 美制管接頭 ? 45°美制內螺紋平面密封

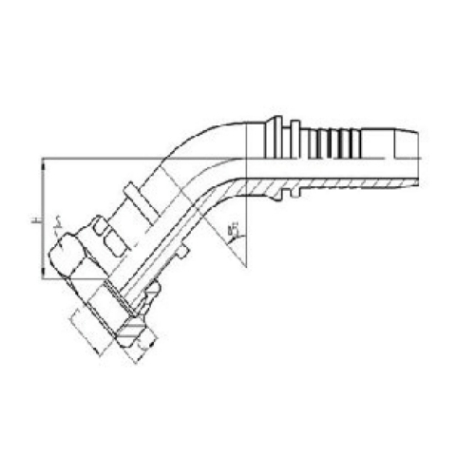

名稱：45°美制內螺紋平面密封

詳細信息

45°美制內螺紋平面密封的詳細介紹：

代號	螺紋 E	膠管 HOSE BORE		尺寸 DIMENSIONS
PART NO.	THREAD E	公稱內徑 DN	標號 DASH	C	S	H
24241-04-04	9/16"X18	6	04	8.5	19	23.4
24241-06-06	11/16"X16	10	06	10	22	27.4
24241-08-08	13/16"X16	12	08	11	27	30.4
24241-10-10	1"X14	16	10	13	30	34.9
24241-12-12	1.3/16"X12	20	12	15	36	39.5
24241-20-20	1.11/16"X12	32	20	15	50	46.1

注： 1、表中代號用于編織軟管； 2、如需用于纏繞軟管代號改為 2424 2-xx-xx .
Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 2424 2-xx-xx .
