公制外螺紋24°內錐面密封四通管接頭的接口標稱方法有三種:
a. 根據所連接管路的公稱通徑標稱,俗稱“通徑”,在選購卡箍式管接頭和卡套式管接頭時,應注意管子的內徑;選用插入式管接頭時,應注意管子的外徑。常用于三通、四通等分支接頭。
b. 根據管接頭的接口螺紋標稱,這類接頭不常用。
c. 根據管路的公稱通徑和接頭的接口螺紋組合標稱,這類接頭常用于氣動元件的進、出氣口。

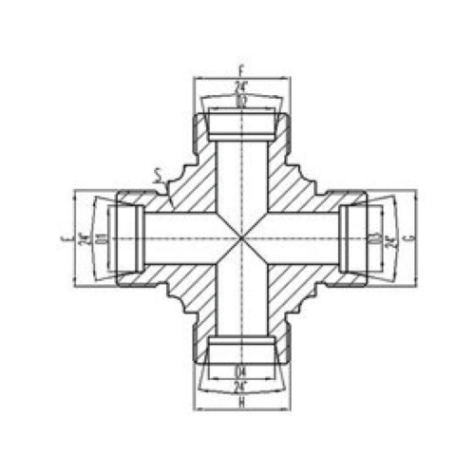

代 號 |
螺 紋 THREAD |
管子直徑 TUBE.O.D. |
尺寸 DIMENSIONS |
PART NO. |
E,F,G,H |
D1,D2,D3,D4 |
S |
XC-12 |
M12X1.5 |
6 |
12 |
XC-14 |
M14X1.5 |
8 |
12 |
XC-16 |
M16X1.5 |
10 |
14 |
XC-18 |
M18X1.5 |
12 |
17 |
XC-22 |
M22X1.5 |
15 |
19 |
XC-26 |
M26X1.5 |
18 |
24 |
XC-30 |
M30X2 |
22 |
27 |
XC-36 |
M36X2 |
28 |
36 |
XC-45 |
M45X2 |
35 |
41 |
XC-52 |
M52X2 |
42 |
50 |
