公制管接頭

您當前的位置：首頁 ? 產品中心 ? 軟管接頭系列 ? 公制管接頭 ? 日式公制內螺紋60°內錐面密封

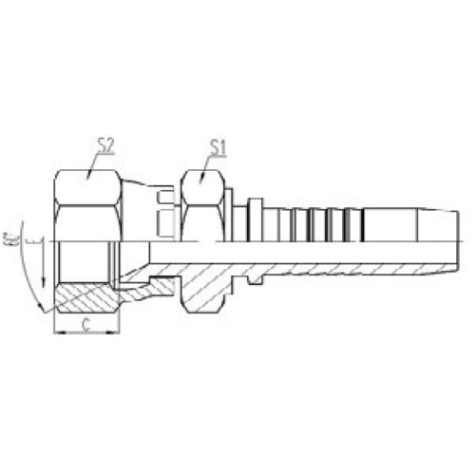

名稱：日式公制內螺紋60°內錐面密封

詳細信息

日式公制內螺紋60°內錐面密封的詳細介紹：

代號	螺紋 E	膠管 HOSE BORE		尺寸 DIMENSIONS
PART NO.	THREAD E	公稱內徑 DN	標號 DASH	C	S1	S2
28611-14-04	M14X1.5	6	04	10.5	19	19
28611-16-05	M16X1.5	8	05	9.3	22	22
28611-18-06	M18X1.5	10	06	11.5	24	24
28611-22-08	M22X1.5	12	08	14	27	27
28611-24-08	M24X1.5	12	08	15	32	32
28611-24-10	M24X1.5	16	10	15.1	32	32
28611-30-12	M33X1.5	20	12	21.3	41	41
28611-33-16	M33X1.5	25	16	21.3	41	41
28611-36-20	M36X1.5	32	20	20	46	46
28611-42-24	M42X1.5	38	24	18.8	55	55

注： 1. 表中代號用于編織軟管； 2. 如需用于纏繞軟管代號改為28612-xx-xx；
Note:1.For use with braided hoses. 2.If use with spiral hoses, hose fitting seried number is 28612-XX-XX
