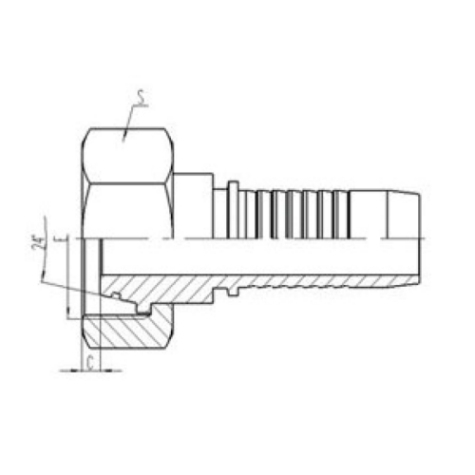

名稱：公制內螺紋24°外錐面帶O形圈密封重系列

詳細信息

公制內螺紋24°外錐面帶O形圈密封重系列的詳細介紹：

代號	螺紋 E	膠管 HOSE BORE		管子外徑	尺寸 DIMENSIONS
PART NO.	THREAD E	公稱內徑 DN	標號 DASH	TUBE O.D.	C	S
20511-16-04	M16X1.5	6	04	8	1.5	22
20511-18-06	M18X1.5	10	06	10	2	24
20511-20-08	M20X1.5	12	08	12	2.5	27
20511-22-08	M22X1.5	12	08	14	2.5	27
20511-30-12	M30X2	20	12	20	3	36
20511-36-16	M36X2	25	16	25	6.5	41
20511-42-20	M42X2	32	20	30	5	50

注： 1. 表中代號用于編織軟管； 2. 如需用于纏繞軟管代號改為20512-xx-xx；
Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 20512-xx-xx；
