公制管接頭

您當前的位置：首頁 ? 產品中心 ? 軟管接頭系列 ? 公制管接頭 ? 90°公制內螺紋60°外錐面密封

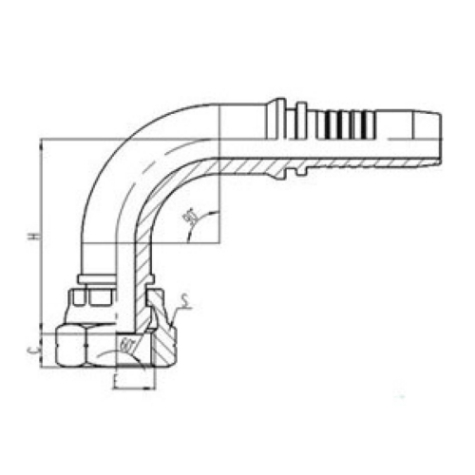

名稱：90°公制內螺紋60°外錐面密封

詳細信息

90°公制內螺紋60°外錐面密封的詳細介紹：

代號	螺紋 E	膠管 HOSE BORE		尺寸 DIMENSIONS
PART NO.	THREAD E	公稱內徑 DN	標號 DASH	C	S	H
20691-14-04	M14X1.5	6	04	5.5	19	37
20691-16-05	M16X1.5	8	05	5.5	22	40.5
20691-18-06	M18X1.5	10	06	5.6	24	43.8
20691-22-08	M22X1.5	12	08	6	27	52
20691-27-10	M27X1.5	16	10	6	32	58
20691-30-12	M30X1.5	20	12	6	36	68.5

注： 1. 表中代號用于編織軟管； 2. 如需用于纏繞軟管代號改為20692-xx-xx；
Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 20692-xx-xx；
